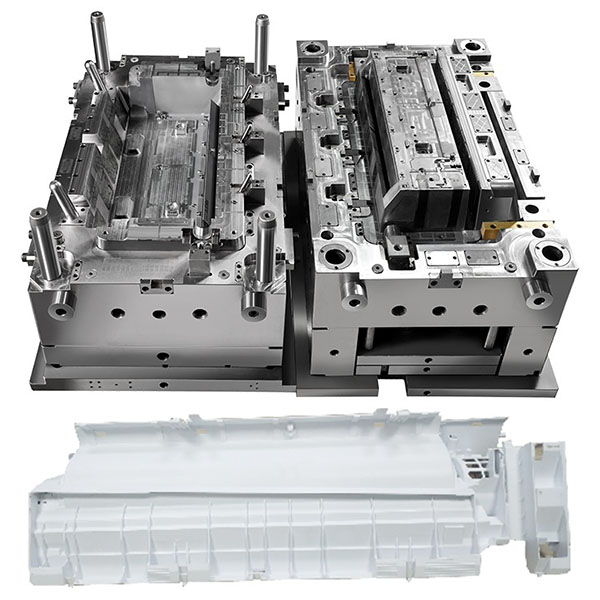

Кондиціонер середньої рами лиття під тиском міцна конструкція

Форми для лиття під тиском середньої частини кондиціонера відрізняються високою точністю розмірів, зручністю складання, жорсткістю конструкції та якістю поверхні, підходять для різних інженерних пластиків і вимог до текстури поверхні, а також широко використовуються у виробництві побутових і комерційних кондиціонерів та їх компонентів.

Типові сфери застосування:

1. середні рами, опорні рами та проміжні перегородки для внутрішніх або зовнішніх блоків.
2. основи для кріплення та фіксуючі конструкції для друкованих плат і блоків управління.
3. фіксуючі та направляючі конструкції для вентиляторів, повітропроводів, фільтрів та вихідних компонентів.
4. комбіновані функціональні деталі, що інтегрують засувки, положення штифтів та місця вставки для зменшення вторинного складання.

розробка та конструкція прес-форми:

1. конфігурація та компонування порожнин: вибирайте конструкції з однією або декількома порожнинами залежно від розміру деталі та цільового обсягу виробництва; для симетричних по горизонталі або багатоверсійних деталей розгляньте можливість використання парних форм або взаємозамінних сердечників.
2. Система ливників: віддайте перевагу гарячим або холодним ливникам відповідно до вимог до матеріалу та зовнішнього вигляду; використовуйте мікролівники або клапанні лівники в тонкостінних або критичних для зовнішнього вигляду областях, щоб мінімізувати сліди від ливників.
3. Контури охолодження та регулювання температури: еквівалентні контури охолодження та локалізовані конструкції нагрівання/регулювання температури можуть значно зменшити викривлення та відхилення розмірів, а також скоротити час циклу.
4. Обробка порожнин і базових поверхонь: для базових поверхонь збірки і отворів для фіксації необхідна точна обробка і стабільне позиціонування. За необхідності застосовуйте тверде хромування або дзеркальне покриття для підвищення зносостійкості і якості поверхні.
5. Механізми виштовхування та бічні механізми: спроектуйте бічні тяги, повзунки або складні механізми виштовхування для засувок, внутрішніх виступів або місць вставки штифтів, щоб захистити тонкі ребра та дрібні елементи від пошкодження або деформації.
6. контроль напруги та баланс потоку: зменшуйте концентрацію напруги, спричинену потоком, та нерівномірне усадження за допомогою правильного розташування ребер, переходів товщини стінок, фасок та розташування місць обрізки.

поширені матеріали та рекомендації щодо вибору матеріалів:

1. поширені інженерні пластмаси: ABS, PC, ABS, PC, PPE, PA (з армуванням скловолокном) та TPE (для еластичних контактів або ущільнень).
2. Функціональні вимоги: для деталей, розташованих поблизу електричних компонентів або таких, що вимагають вогнестійкості, надайте перевагу матеріалам, які відповідають стандарту UL94 або відповідним класам вогнестійкості; для довготривалого впливу або високотемпературних середовищ розгляньте можливість використання термостійких і протижовтіючих сумішей.
3. фактори, що впливають на вибір матеріалу: механічна міцність, стійкість до втоми, стабільність розмірів, стійкість до нагрівання та атмосферних впливів, оброблюваність поверхні та вартість.

Процес лиття під тиском та виробничий потік:

1. пробне лиття та перевірка параметрів: під час початкового пробного лиття слід перевірити схеми заповнення, профілі тиску утримання, ефективність охолодження та деформацію; за необхідності оптимізуйте конструкцію за допомогою аналізу Moldflow (Moldflow).
2. фіксація процесу: підтвердьте швидкість впорскування, час/тиск утримання, температуру форми та час охолодження, а також створіть специфікації процесу (SOP) та контрольні діаграми.
3. масове виробництво та онлайн-контроль: використовуйте SPC, онлайн-перевірку зовнішнього вигляду та вибірку ключових розмірів для забезпечення стабільності, а також встановіть процедури оповіщення та зупинки лінії у разі виявлення відхилень.
4. пост-обробка та підготовка до складання: виконайте зачистку, вставку збірки, вставку штифтів або термозакріплення, а також завершіть перевірку функціональності та припасування перед складанням.
