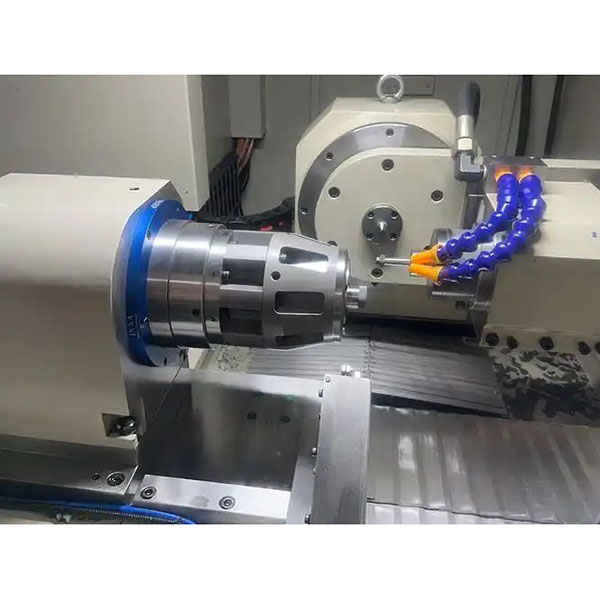

Шліфування з ЧПУ для дотримання точних допусків і отримання гладкої поверхні

Шліфування з ЧПУ може охоплювати кілька типів, включаючи зовнішнє циліндричне шліфування, внутрішнє шліфування, безцентрове шліфування, площинне шліфування, профільне/формове шліфування та шліфування інструментів. Воно підходить для високоточної обробки складних матеріалів, таких як метали, кераміка та тверді сплави.

Основні переваги шліфування з ЧПУ:

1. Висока точність розмірів і геометрії: стабільно ±0,005–±0,01 мм або краще. Контроль округлості, циліндричності, плоскості та перпендикулярності є більш надійним.
2. Низька шорсткість поверхні: шорсткість поверхні Ra зазвичай досягає 0,2–0,8 мкм (залежно від матеріалу та круга), що відповідає вимогам до підшипників, ущільнень та ковзних з’єднань.
3. Стабільність і послідовність: програми ЧПУ, постійна швидкість/постійна швидкість поверхні та компенсація круга забезпечують послідовність партії та зменшують коливання процесу.
4. Підходить для важкооброблюваних матеріалів: надійно обробляє загартовану сталь, тверді сплави, кераміку, титанові сплави, сплави на основі нікелю та інші матеріали з високою твердістю або крихкі матеріали.
5. Економічність та надійність: покращує якість обробки на кінцевій стадії фінішної обробки, зменшуючи витрати на подальше виправлення та переробку.

Матеріали та типи заготовок, що підходять для шліфування з ЧПУ:

1. Матеріали: загартовані/відпущені сталі, нержавіюча сталь, алюмінієві сплави (необхідне підбирання круга), мідні сплави, титанові сплави, сплави на основі нікелю, тверді сплави (карбіди), кераміка, склокераміка тощо.
2. Деталі: вали, втулки, ковзні елементи, контури форм, ріжучі інструменти та калібри, сердечники та сідла клапанів, вали та ротори насосів, лінійні направляючі повзунки, прецизійні плоскі деталі тощо.

Типи шліфувальних кругів:

1. Оксид алюмінію (A/WA): загальні сталеві деталі та матеріали середньої твердості.
2. Карбід кремнію (GC): підходить для чавуну, кольорових металів та крихких матеріалів.
3. Діамант (D): підходить для твердих сплавів (цементований карбід), кераміки та склокераміки.
4. Кубічний нітрид бору (CBN): підходить для загартованих сталей та чорних металів високої твердості; висока ефективність та низький знос.

Обладнання та конфігурація:

1. Обладнання: зовнішні/внутрішні шліфувальні верстати з ЧПУ, безцентрові шліфувальні верстати з ЧПУ, плоскі шліфувальні верстати з ЧПУ, профільні шліфувальні верстати з ЧПУ, інструментальні шліфувальні верстати з ЧПУ. Перевага надається шпинделям з високою жорсткістю, прецизійним напрямним і стабільною системою охолодження.
2. Типи зв’язуючих речовин: керамічні, смоляні, металеві, гальванічні тощо. Вибираються відповідно до вимог до матеріалу та точності.
3. Розмір і твердість зерна круга: дрібне зерно і помірна твердість для чистового шліфування; грубіше зерно і вища твердість для чорнового шліфування. Необхідно збалансувати самозаточування і збереження форми.
4. Затиск і опора: три- та чотирищелепні патрони, центри та центральні отвори, безцентрові опори та регулювальні колеса. Для тонкостінних деталей використовуйте спеціальні кріплення та затиск з низьким навантаженням.

Налаштування параметрів процесу:

1. Поверхнева (периферійна) швидкість круга: встановлюється відповідно до матеріалу круга та матеріалу заготовки, зазвичай 20–45 м/с; для CBN/діаманту може бути вищою (дотримуйтесь технічних характеристик обладнання та круга).
2. Подача та глибина різання: невелика глибина та рівномірна подача для контролю нагрівання та деформації. Для чистового шліфування використовують мікрорізання та іскрове очищення.
3. Охолодження та змащування: достатнє, спрямоване охолодження для зменшення термічної деформації та ризику горіння. Точність фільтрації забезпечує чистоту охолоджуючої рідини.

Довідкова інформація про технологічний процес:

1. Попередня обробка: перегляньте креслення та допуски; підтвердьте стан термічної обробки матеріалу; виберіть тип круга, зернистість та зв’язку; встановіть рівень охолоджуючої рідини та фільтрації.
2. Затискання та вирівнювання: забезпечте співвісність та узгодженість базових точок; для деталей валу забезпечте точність центрального отвору та жорстку опору.
3. Шорстке та чистове шліфування: видалення надлишку при шорсткому шліфуванні, потім чистове шліфування до розміру; для критичних поверхонь використовуйте вимірювання зупинки іскроутворення та програмовану компенсацію.
4. Обробка та компенсація: використовуйте алмазні обробні інструменти або обробку в процесі для підтримки форми та гостроти круга; запрограмуйте компенсацію розмірів та компенсацію теплового дрейфу.
5. Перевірка та зачищення: виконуйте перевірку розмірів та геометрії в процесі обробки/поза процесом; за необхідності виконуйте легке зачищення та очищення.

Контроль якості та перевірка:

1. Розміри та геометрія: використовуйте мікрометри, калібри, повітряні калібри, калібри-штифти/кільця, тестери круглості та КВМ для перевірки розміру, круглості, плоскості, співвісності тощо.
2. Якість поверхні: використовуйте тестер шорсткості для Ra/Rz; мікроскопічний огляд на наявність опіків, тріщин та подряпин.
3. Стабільність: встановити статистику SPC, процедури першої/проміжної/кінцевої перевірки; реєструвати термін служби коліс та цикли обробітку, контролювати термічний дрейф та тенденції розмірів.
4. Простежуваність: надайте звіти про перевірку, записи про партії матеріалів та термічну обробку, а також журнали параметрів процесу.

Типові сценарії застосування шліфування з ЧПУ:

1. Підшипники та ущільнювальні компоненти: доріжки кочення, кільця, ущільнювальні поверхні.
2. Гідравлічні та пневматичні: сердечники клапанів, сідла клапанів, деталі з ковзним з’єднанням, де круглість і шорсткість мають вирішальне значення.
3. Інструменти та вимірювальні прилади: рельєфні поверхні, шліфування форм та калібрування розмірів.
4. Форми та прецизійні профілі: порожнини, сердечники, направляючі стовпи та втулки, вставки та прецизійні площини.
5. Аерокосмічна та медична промисловість: критичні поверхні з’єднання та мікроелементи з високоміцних матеріалів з високою твердістю.
6. Електроніка та напівпровідники: прецизійні площини, напрямні рейки та контактні поверхні тепловідводів.

Порівняння шліфування з ЧПУ з точінням, фрезеруванням та різними типами шліфування:

1. Точіння та фрезерування: висока ефективність та гнучкість формування форми, але кінцева точність та якість поверхні зазвичай поступаються тонкому шліфуванню; часто поєднується зі шліфуванням.
2. Зовнішнє/внутрішнє шліфування: використовується для високоточного калібрування та геометричного контролю обертових поверхонь і отворів.
3. Безцентрове шліфування: високоефективне рішення з високою стабільністю для серійної обробки деталей валів.
4. Поверхневе шліфування: забезпечує площинність і шорсткість поверхні; підходить для базових поверхонь.
5. Профільне та інструментальне шліфування: дозволяє отримувати складні криві/профілі та точні геометрії інструментів з високою точністю формування та переточування.
