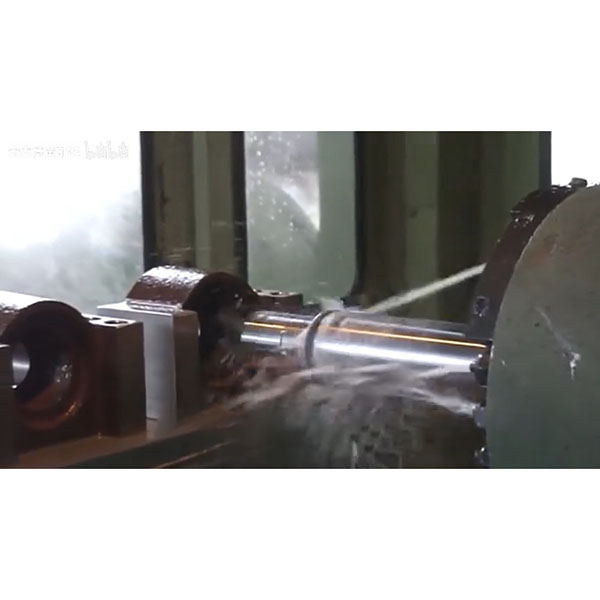

Послуги з точного розточування отворів великого діаметра з використанням ЧПУ

Розточування з ЧПУ в першу чергу використовується для підвищення точності діаметра отвору, поліпшення співвісності та точності положення, підвищення округлості та якості поверхні, а також для виконання геометричної корекції в умовах великого діаметра або глибоких отворів. У порівнянні з простим свердлінням або розточуванням, розточування має більші переваги для великих отворів, високих вимог до геометричної точності та більшої глибини.

Застосовні заготовки та типові сценарії для CNC-розточування:

1. Великі корпуси: такі як коробки передач, станинки верстатів, корпуси компресорів, корпуси насосів, корпуси клапанів.
2. Двигуни та силові компоненти: блоки циліндрів, отвори підшипникових гнізд, отвори підшипників колінчастого вала.
3. Гідравлічні та пневматичні системи: гідравлічні циліндри, клапанні блоки, системи отворів розподільників.
4. Форми та пристосування: отвори опорних стовпів форми, отвори для фіксації, високоточні отвори для вставок.
5. Отвори з точним припасуванням: підшипникові гнізда, втулки з припасуванням з натягом/зазором, отвори для фіксувальних штифтів.
6. Отвори, що вимагають подальшого хонінгування або пресування втулок: використовуються як попередня геометрична обробка.

Обладнання та конфігурації обробки:

1. Горизонтальний розточувальний верстат (HBM): підходить для великих заготовок та багатогранної обробки отворів.
2. Обробні центри (вертикальні/горизонтальні): у поєднанні з регульованими розточувальними головками для досягнення точного розточування та комбінованої обробки поверхні.
3. Спеціальні токарні верстати з ЧПК: для високостабільних глибоких отворів або систем отворів з високою коаксіальністю.
4. Токарно-фрезерні центри: використовують ексцентричні розточувальні інструменти або приводні револьверні головки для корекції отворів та обробки навколишніх елементів в одному налаштуванні.

Системи інструментів та затискачів:

1. Інструменти для чорнової розточування: висока структурна жорсткість, використовуються для видалення великих припусків.
2. Головки для точного розточування: механізми радіального регулювання з точністю до мікрометра для точного калібрування.
3. Регульовані збалансовані розточувальні головки: зменшують ексцентричні вібрації за допомогою противаг або автоматичного регулювання.
4. Демпфовані (антивібраційні) бортові штанги: для обробки з великим вильотом (глибокі отвори) з метою зменшення вібрації та відхилення розмірів.
5. Комбіновані інструменти для розточування: інтегрована обробка для багатоступеневих отворів, ступінчастих отворів і фасок.
6. Матеріали вставок: карбід з покриттям (TiAlN, AlTiN, CVD-покриття), CBN (для загартованих сталей), PCD (для сплавів Al-Si).
7. Затиск деталей: прецизійні патрони, гідравлічні/термоусадочні тримачі, модульні системи тримачів для забезпечення низького биття та стабільності.

Рекомендований технологічний процес для свердління з ЧПУ:

1. Перегляд креслення: підтвердження допуску отвору, геометричних вимог (співвісність, положення, круглість, перпендикулярність), наступних процесів (розточування/втулка/хонінгування).
2. Встановлення базових точок: планування базових точок затиску та послідовності обробки; перші базові точки обробки (площини, отвори), які впливають на подальше позиціонування.
3. Попередня обробка: свердління або залишення розумного припуску на литих/кованих заготовках, зазвичай загальний припуск становить від 0,3 до 1,5 мм залежно від діаметра отвору.
4. Грубе розточування: видалення припуску шарами, контроль глибини різання та подачі для уникнення концентрації тепла та розриву стінок.
5. Напівчистове розточування (опціонально): наближення отвору до кінцевого розміру і стабілізація геометрії для зменшення похибок при чистовому розточуванні.
6. Точне розточування: невелика глибина різання і стабільна подача; використання мікрорегулювання інструменту і компенсації програми для досягнення кінцевого розміру.
7. Вимірювання в процесі обробки: використовуйте контактні датчики або зовнішні вимірювальні прилади (внутрішні мікрометри, повітряні манометри) для перевірки розміру та положення; за необхідності застосовуйте компенсацію інструменту.
8. Додаткові операції (опціонально): розточування, хонінгування, полірування, пресування втулок або нарізування різьби.
9. Очищення та зачищення: видалення стружки та задирок всередині отвору для забезпечення якості посадки.
10. Кінцевий контроль та записи: запишіть розміри, геометричну точність та стан поверхні в систему відстеження якості.

Ключові параметри процесу для свердління з ЧПК:

1. Швидкість шпинделя: залежно від діаметра отвору та матеріалу інструменту; для чорнового розточування зазвичай використовують низькі та середні швидкості, для чистового розточування — відповідно вищі для кращої обробки (наприклад, від сотень до тисяч обертів на хвилину залежно від діаметра).
2. Швидкість подачі: вища для чорнового розточування (наприклад, від 0,1 до 0,3 мм/об), нижча для чистового розточування (наприклад, від 0,02 до 0,12 мм/об).
3. Глибина різання за один прохід: чорнове розточування від 0,5 мм до 2,0 мм; чистове розточування зазвичай від 0,05 мм до 0,25 мм за один прохід.
4. Охолодження: охолодження під високим тиском або направлене охолодження для видалення стружки та регулювання температури; забезпечте плавне видалення стружки для алюмінію та липких матеріалів.
5. Контроль биття інструменту: перевіряйте радіальне биття перед тонким розточуванням (загальна вимога ≤0,01 мм, більш сувора відповідно до допуску).
6. Стратегія противібрації: зменшіть подачу та глибину для довгих вильотів; використовуйте демпферні борштанги та розумні коефіцієнти вильоту (зазвичай виліт ≤6D легше контролювати).

Контроль якості та перевірка:

1. Контроль розмірів: внутрішні мікрометри, повітряні вимірювачі та КВМ для відбору проб і остаточного контролю критичних отворів.
2. Геометричний контроль: співвісність, округлість, перпендикулярність за допомогою тестерів округлості, КВМ або систем вимірювання обертання.
3. Якість поверхні: вимірювання Ra/Rz за допомогою тестера шорсткості; перевірка на наявність слідів горіння, слідів від інструменту та вібраційних візерунків на стінках отвору.
4. SPC та реєстрація даних: відстеження тенденцій розмірів та кривих зносу інструменту в масовому виробництві для передбачення компенсації.
5. Документи про відстежуваність: архівування матеріалів та партій термічної обробки, параметрів обробки та звітів про вимірювання.

Порівняння свердління з ЧПУ з іншими процесами виготовлення отворів:

1. Свердління: висока ефективність для створення отворів, але обмежена в корекції положення та геометричній точності; часто використовується перед розточуванням.
2. Розточування: покращує розмір і поверхню, але має слабку здатність до корекції положення; зазвичай використовується для чистової обробки після розточування.
3. Розточування: зосереджується на геометричній корекції та високоточному калібруванні; підходить для великих отворів та високих вимог до геометричної точності.
4. Хонінгування: забезпечує дуже низьку шорсткість і незначну геометричну корекцію, часто виконується після розточування.
5. Полірування (зміцнення поверхні отвору): покращує твердість і обробку поверхні; вимагає попередньої стабільної геометрії отвору.

Приклади застосування CNC-розточування в промисловості:

1. Будівельна техніка та важке обладнання: великі основи, отвори для вирівнювання корпусу та отвори для підшипникових гнізд.
2. Енергетика та хімічна промисловість: корпуси насосів, корпуси компресорів, системи отворів корпусів клапанів.
3. Виробництво автомобілів та двигунів: отвори для основних підшипників у блоках циліндрів, гнізда підшипників розподільного вала.
4. Аерокосмічна промисловість: геометрична корекція високоточних конструкційних деталей та отворів механізмів.
5. Форми та прецизійне обладнання: отвори направляючих стовпів, отвори для фіксації та попередні отвори для каналів охолодження.
6. Гідравлічні системи: клапанні блоки, отвори для проходження масла, попередні прецизійні отвори для багатогранних перехресних отворів.
