Обробка алюмінієвої кераміки на верстатах з ЧПУ для складних випадків використання

Вироби з алюмінієвої кераміки, оброблені на верстатах з ЧПУ, широко використовуються в таких сферах, як електроізоляція, ущільнювальні компоненти, зносостійкі вкладиші, опори датчиків, сідла клапанів і високотемпературні конструктивні деталі.

Основні переваги обробки алюмінієвої кераміки на верстатах з ЧПУ:

1. Багаторічний досвід обробки алюмінію, знання особливостей руйнування матеріалу та видалення стружки, що дозволяє зменшити кількість дефектів обробки.
2. Точний контроль розмірів і геометрії, що відповідає вимогам точності на рівні мікрона або вище (залежно від геометрії та матеріалу).
3. Алмазні інструменти та процеси надточного шліфування/полірування для забезпечення низької шорсткості та хорошої геометричної форми внутрішніх отворів і сполучних поверхонь.
4. Професійні кріплення, контроль температури та рішення для контролю вібрації, що зменшують навантаження під час обробки та ризик деформації тонкостінних деталей.
5. Повні системи управління якістю та функціонального тестування для підтримки валідації прототипів та стабільної поставки партій.

Обладнання та інструменти:

1. Верстати: високожорсткі токарні верстати з ЧПУ, тривісні та п’ятивісні обробні центри, внутрішні/зовнішні циліндричні шліфувальні верстати, комбіновані токарно-шліфувальні верстати та надточні шпинделі для багатоопераційної обробки зовнішніх профілів, внутрішніх отворів, торцевих поверхонь та складних порожнин.
2. Інструменти та витратні матеріали: алмазні токарні інструменти, алмазні кінцеві фрези, алмазні шліфувальні круги, інструменти з PCD та інструменти з надтвердим покриттям у поєднанні з надтонким абразивом та полірувальними витратами; геометрія інструментів та параметри різання/шліфування оптимізовані для різних марок алюмінію.
3. Допоміжні системи: системи контролю температури та термостатичні пристосування, пристрої для придушення вібрації, охолодження під надвисоким тиском з фільтрацією частинок, системи онлайн-вимірювання та автоматизовані системи завантаження/розвантаження для підвищення стабільності обробки та однорідності партій.

Основні методи обробки для ЧПУ-обробки алюмінієвої кераміки:

1. Точне точіння та розточування: встановлення зовнішніх та внутрішніх базових точок, виконання операцій чорнової та напівчистової обробки, контроль концентричності та осьових розмірів.
2. Алмазне шліфування та хонінгування: використання чорнової, чистової та хонінгувальної обробки для досягнення суворих допусків внутрішнього отвору та низької шорсткості поверхні, що підходить для підшипникових з’єднань та ущільнювальних інтерфейсів.
3. Обробка з використанням ультразвукових вібрацій (USM): Застосування ультразвукових вібрацій у тонкостінних, тонких або складних елементах для зменшення зусиль різання та придушення поширення тріщин.
4. Обробка методом EDM та мікрообробка: точно обрізайте локальні геометрії, які важко обробляти безпосередньо, такі як складні внутрішні порожнини, глухі отвори та пази для фіксації.
5. Полірування та хіміко-механічне полірування (CMP): Створення дзеркальних поверхонь на ущільнювальних поверхнях та критичних сполучних поверхнях для зменшення тертя та мінімізації застрягання частинок.

Охолодження, видалення стружки та конструкція кріплень:

1. Стратегії охолодження: використовуйте контрольоване охолодження та високофільтровані мастильні матеріали, а за необхідності поєднуйте їх із циркуляцією охолоджуючої рідини та кріпленнями з контролем температури, щоб уникнути локального перегріву, термічного напруження або зміщення розмірів.
2. Видалення стружки та очищення: Оптимізуйте траєкторії інструменту та канали для стружки, використовуйте ультразвукове та високотискове очищення, вакуумне видалення стружки та продування повітрям, щоб запобігти вбудовуванню частинок в оброблені поверхні та впливі на точність припасування.
3. Рішення для кріплення: Спеціальні оправки, концентричні опори та багатоточкове кріплення з використанням еластичних конструкцій для фіксації та розподілу напруги, щоб зменшити концентрацію напруги, спричинену затисканням, та запобігти деформації тонкостінних деталей.

Оброблювані матеріали та типові застосування:

1. Матеріали: Різні керамічні матеріали на основі оксиду алюмінію (Al2O3 різних марок та модифіковані системи), композитні керамічні матеріали на основі оксиду алюмінію та керамічні матеріали з покриттям на основі оксиду алюмінію.

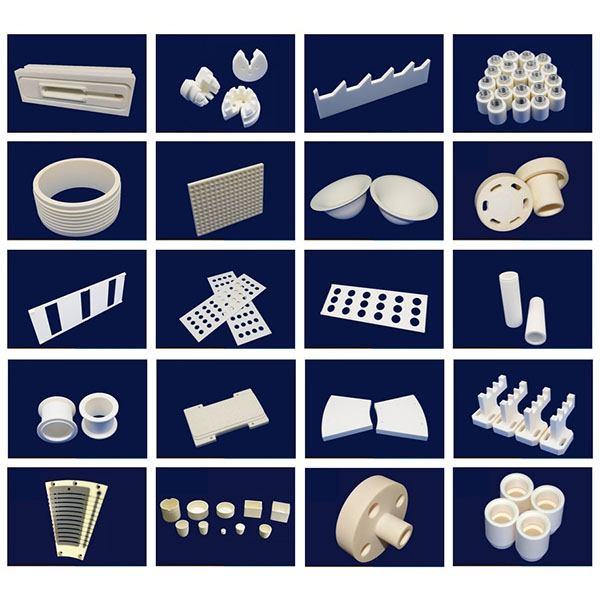

2. Типові застосування: Електричні та електронні ізоляційні компоненти, керамічні втулки та вкладиші, ущільнювальні кільця та сідла клапанів, зносостійкі вкладиші, опорні конструкції датчиків, компоненти насосів та систем регулювання рідини, медичні та оптичні деталі тощо.

Рекомендації щодо проектування та примітки щодо виготовлення:

1. Товщина стінок і співвідношення довжини до діаметра: уникайте надмірно тонких стінок або надто великого співвідношення довжини до діаметра. За необхідності зберігайте зони затиску або додавайте ребра жорсткості в конструкції, щоб поліпшити технологічність і міцність кінцевої деталі.
2. Фаски та заокруглення: забезпечте відповідні фаски або заокруглення на входах отворів, торцевих поверхнях та краях збірки, щоб зменшити концентрацію напруги та полегшити проходження інструменту та збірку.
3. Припуск на обробку та допуски: чітко вкажіть припуски на чорнову та чистову обробку та допуски на збірку на кресленнях; залиште матеріал на критичних поверхнях з’єднання для остаточного шліфування та пробної збірки.
4. Спекання та відхилення розмірів: врахуйте відхилення розмірів та залишкові напруження після спекання оксиду алюмінію; за необхідності залиште припуск на обробку або застосуйте стратегії компенсації в процесі.

Точність обробки та якість поверхні:

1. Розмірна та геометрична точність: Завдяки поетапній обробці, онлайн-вимірюванню та корекції можна суворо контролювати зовнішній діаметр, внутрішній діаметр, концентричність та паралельність торцевих поверхонь, щоб задовольнити вимоги до високоточного припасування.
2. Шорсткість поверхні: Поєднуючи процеси шліфування, хонінгування та полірування, можна досягти низьких значень Ra на внутрішніх отворах і сполучних поверхнях, щоб поліпшити плавність ходу та термін служби.
3. Контроль дефектів: мінімізація тріщин, відколів та включень шляхом оптимізації параметрів процесу, поетапного зняття напруги та необхідних мікроскопічних або неруйнівних перевірок (наприклад, оптична мікроскопія, X/CT).
