ЧПУ-обробка керамічних гільз циліндрів для забезпечення точності

Завдяки спеціалізованим верстатам, алмазним інструментам та відпрацьованим технологічним процесам ми досягаємо точного формування внутрішнього отвору, низьких коефіцієнтів тертя та довготривалої зносостійкості та корозійної стійкості, що відповідають високій твердості та крихкості керамічних матеріалів, що робить їх придатними для двигунів, насосів, компресорів та різних умов експлуатації з високою температурою, високим зносом або корозійними рідинами.

Обладнання та інструменти:

1. Машини та жорсткість: Оснащені високожорсткими тривісними та п’ятивісними фрезерними верстатами з ЧПУ, токарними верстатами з ЧПУ, прецизійними зовнішніми циліндричними шліфувальними верстатами, шліфувальними верстатами для внутрішніх отворів, хонінгувальними верстатами та спеціалізованим обладнанням для мікрообробки, щоб задовольнити високі вимоги до точності позиціонування отворів, концентричності та циліндричності.
2. Інструменти та витратні матеріали: Використовуючи алмазні інструменти для точіння внутрішніх отворів, алмазні кінцеві фрези, алмазні шліфувальні круги, інструменти з надтвердим покриттям та витратні матеріали для тонкого шліфування, ми оптимізуємо геометрію інструментів та параметри різання/шліфування для кераміки, щоб зменшити ризики відколювання, тріщин та термічного пошкодження.
3. Допоміжне обладнання: високоточні шпинделі, системи охолодження та фільтрації частинок під надвисоким тиском, пристрої для придушення вібрації та спеціальні затискні пристосування (оправки, втулки, еластичні фіксувальні пристрої) для забезпечення стабільності обробки та цілісності поверхні.

Основні методи обробки для ЧПУ-обробки керамічних гільз циліндрів:

1. Точне точіння/фрезерування та внутрішнє розточування: використовується для чорнової та напівчистової обробки отворів гільз для забезпечення базової точки деталі та концентричного позиціонування.
2. Внутрішнє шліфування та хонінгування отворів: використання алмазного шліфування та тонкого хонінгування для досягнення цільових радіальних допусків та низької шорсткості поверхні.
3. Обробка з використанням ультразвукових вібрацій (USM) та алмазне полірування: зменшують зусилля різання та пригнічують поширення тріщин, підходять для тонкостінних або дуже крихких конструкцій гільз.
4. Електророзрядне та мікрооброблення: використовується для локального формування та обрізки складних місць кріплення або важкооброблюваних елементів.
5. Полірування та хіміко-механічне полірування (CMP): використовується для досягнення дзеркальної якості або наднизької шорсткості контактних поверхонь ущільнення та ковзних з’єднань, зменшення тертя та продовження терміну служби.

Охолодження, видалення стружки та кріплення:

1. Стратегії охолодження: використовуйте контрольоване охолодження та фільтровані мастильні матеріали, щоб уникнути місцевого підвищення температури, яке може спричинити термічний стрес та зміну розмірів; за необхідності застосовуйте циркуляцію охолодження та кріплення з контролем температури.
2. Видалення стружки та очищення: Оптимізуйте траєкторії інструменту та канали для видалення стружки, поєднуючи їх з ультразвуковим та високотисковим очищенням, продуванням повітрям та вакуумним видаленням стружки, щоб запобігти вбудовуванню частинок у поверхні отворів та впливі на герметичність і знос.
3. Рішення для кріплення: Спеціальні оправки, концентричні кріплення, гнучкі опори та багатоточкове кріплення для забезпечення стабільності та запобігання деформації тонкостінних деталей під час обробки.

Матеріали, придатні для обробки, та типові застосування для обробки керамічних гільз циліндрів на верстатах з ЧПК:

1. Типові матеріали: щільний оксид алюмінію (Al2O3), нітрид кремнію (Si3N4), карбід кремнію (SiC), нітрид алюмінію (AlN) та функціональні керамічні композитні матеріали.

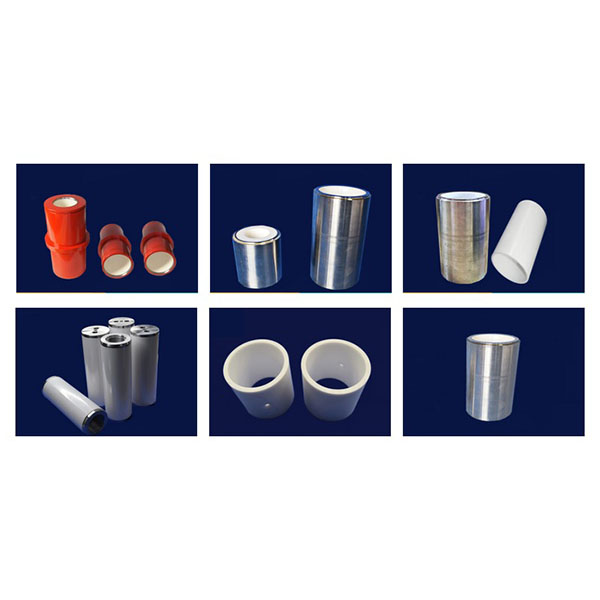

2. Типові застосування: втулки ковзних підшипників, зносостійкі та корозієстійкі втулки, циліндрові втулки для дозувального та компресійного обладнання, а також високозносостійкі ущільнювальні компоненти для напівпровідникового або хімічного технологічного обладнання.
