Обробка керамічних труб на верстатах з ЧПУ

Обробка керамічних труб на верстатах з ЧПУ для точного використання рідин

Ми надаємо послуги з високоточної обробки керамічних трубок на верстатах з ЧПУ, зосереджуючись на контролі концентричності внутрішнього отвору, рівномірності товщини стінок, шорсткості поверхні та площинності торців.

Опис

Завдяки спеціалізованим верстатам, алмазним інструментам та відпрацьованим технологічним процесам ми досягаємо точного формування та стабільності розмірів, що відповідають високій твердості та крихкості керамічних матеріалів, що робить їх придатними для використання в трубопроводах та компонентах у хімічній, фармацевтичній, нафтовій, напівпровідниковій, медичній промисловості, для вимірювання рідин та в умовах високих температур/високої корозії.

Обладнання та інструменти:

  1. Машини та жорсткість: Оснащені високожорсткими токарними верстатами з ЧПУ, тривісними/п’ятивісними обробними центрами з ЧПУ, шліфувальними верстатами для внутрішніх отворів, хонінгувальними верстатами, прецизійними зовнішніми циліндричними шліфувальними верстатами та спеціалізованим обладнанням для мікрообробки, що відповідає вимогам до точності позиціонування та повторюваності для довгих валів, тонкостінних та тонких заготовок.
  2. Інструменти та витратні матеріали: Використовуючи алмазні інструменти для точіння внутрішніх отворів, алмазні кінцеві фрези, алмазні шліфувальні круги, інструменти з надтвердим покриттям та спеціалізовані витратні матеріали для тонкого шліфування, ми оптимізуємо геометрію інструментів та параметри різання/шліфування для кераміки, щоб зменшити ризик відколів та тріщин.
  3. Допоміжне обладнання: високоточні шпинделі, системи охолодження та фільтрації частинок під надвисоким тиском, пристрої контролю температури кріплень та системи придушення вібрацій для забезпечення стабільності обробки та цілісності поверхні.

Основні методи обробки для ЧПУ-обробки керамічних труб:

  1. Точіння внутрішнього отвору та прецизійне розточування: використовується для досягнення базового позиціонування та формування внутрішнього отвору, близького до кінцевого, після чорнової обробки, забезпечуючи вирівнювання між віссю отвору та базовою поверхнею торця.
  2. Алмазне шліфування та хонінгування: використання процесів алмазного шліфування та хонінгування для досягнення суворих радіальних допусків і низької шорсткості поверхні, особливо підходить для ущільнювальних або ковзних сполучних поверхонь.
  3. Обробка з використанням ультразвукових вібрацій (USM) та надточне шліфування: зменшують зусилля різання на крихкій кераміці, пригнічують поширення тріщин та покращують цілісність країв тонкостінних та тонких деталей.
  4. EDM та мікрообробка: використовуються для локального формування та обрізки складних торцевих поверхонь, пазів, мікроотворів або важкодоступних елементів.
  5. Полірування та хіміко-механічне полірування (CMP): забезпечує дзеркальну обробку торцевих поверхонь ущільнення або сполучних поверхонь для подальшого зменшення тертя та поліпшення характеристик ущільнення.

Охолодження, видалення стружки та кріплення:

  1. Стратегії охолодження: використовуйте контрольоване охолодження та фільтровані мастила в поєднанні з кріпленнями з контролем температури або циркуляцією охолодження, щоб зменшити місцеве підвищення температури та термічне навантаження, запобігаючи зміні розмірів та утворенню тріщин.
  2. Видалення стружки та очищення: Оптимізуйте траєкторії інструменту та маршрути видалення стружки в поєднанні з ультразвуковим/високонапірним очищенням, продуванням повітрям та вакуумним видаленням стружки, щоб запобігти вбудовуванню частинок у отвори або торцеві поверхні, що може вплинути на продуктивність.
  3. Рішення для кріплення: Спеціальні оправки, концентричні кріплення та багатоточкове кріплення з використанням еластичних або гнучких опор для зменшення напруги затиску та запобігання деформації тонкостінних деталей.

Матеріали, що піддаються механічній обробці, та типові застосування:

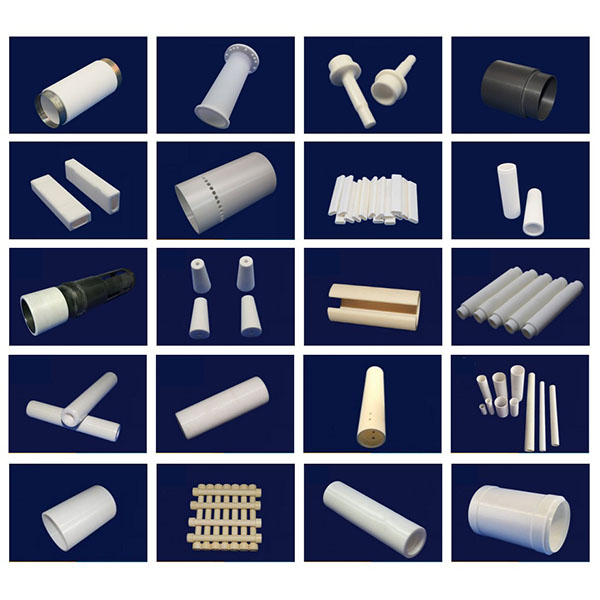

  1. Типові матеріали: оксид алюмінію (Al2O3), нітрид кремнію (Si3N4), карбід кремнію (SiC), нітрид алюмінію (AlN) та функціональні керамічні композитні матеріали.
  2. Типові застосування: зносо- та корозієстійкі трубопровідні футеровки, захисні трубки датчиків, трубки для вимірювання рідини, форсунки та компоненти потоку, футеровки для напівпровідникового та хімічного обладнання, а також високоточні керамічні трубки для медичних та аналітичних приладів.

Рекомендації щодо проектування та особливості виготовлення:

  1. Товщина стінок і співвідношення довжини до діаметра: уникайте надто тонких стінок або надмірно високого співвідношення довжини до діаметра; за необхідності на етапі проектування передбачте опори для механічної обробки або ребра жорсткості, щоб поліпшити технологічність і надійність в експлуатації.
  2. Заокруглення та фаски: забезпечте відповідні заокруглення/фаски на отворах, отворах та з’єднаннях, щоб зменшити концентрацію напруги та полегшити обробку та складання.
  3. Допуски та посадки: чітко вкажіть допуски на обробку та допуски на посадку при складанні; для критичних ущільнювальних або ковзних сполучних поверхонь слід залишити знімний запас для чистової обробки.
  4. Модулізація та складання: для надзвичайно довгих або великих керамічних труб розгляньте можливість сегментованої обробки та прецизійного складання, щоб зменшити ризик поломки та полегшити транспортування.
