Обробка цирконієвої кераміки на верстатах з ЧПУ

Обробка цирконієвої кераміки на верстатах з ЧПУ для забезпечення високої міцності

Ми надаємо професійні послуги з обробки на верстатах з ЧПУ керамічних деталей з цирконію (ZrO2). Виходячи з високої твердості, міцності та певної в’язкості цирконію, ми розробляємо спеціальні процеси обробки, стратегії інструментального оснащення та конструкції кріплень для досягнення точних розмірів, високої концентричності та відмінної якості поверхні, що підходить для застосувань, які вимагають зносостійкості, корозійної стійкості та стабільності при високих температурах.

Опис
Для отримання кошторису або технічної оцінки, будь ласка, надайте креслення деталей (2D, 3D), марку матеріалу, критичні розміри з’єднання та вимоги до шорсткості поверхні, умови експлуатації (температура, навантаження, середовище) та приблизну кількість. Наша команда інженерів проведе оцінку технологічності, надасть рекомендації щодо процесу та підготує детальний кошторис на основі наданої інформації, щоб допомогти ефективно реалізувати проект.

Основні переваги обробки цирконієвої кераміки на верстатах з ЧПУ:

  1. Досвід обробки високозносних, високоміцних матеріалів, що забезпечує високу довговічність готових деталей.
  2. Точний контроль розмірів та забезпечення концентричності, що відповідає вимогам до допусків на рівні мікронів.
  3. Спеціальні алмазні інструменти та процеси надточного шліфування для забезпечення низької шорсткості внутрішніх отворів та сполучних поверхонь.
  4. Повна система управління якістю та функціональних випробувань для забезпечення стабільної поставки партій продукції.

Обладнання та інструменти:

  1. Верстати: високожорсткі токарні верстати з ЧПУ, тривісні та п’ятивісні обробні центри, спеціальні верстати для обробки внутрішніх отворів, прецизійні шліфувальні верстати та надточні шпинделі для багатоопераційної обробки профілів, внутрішніх отворів та торцевих поверхонь.
  2. Інструменти та витратні матеріали: токарні інструменти з алмазним покриттям, алмазні кінцеві фрези, алмазні шліфувальні головки та круги, інструменти з полікрилату, надточні абразиви та полірувальні витратні матеріали; геометрія інструментів та параметри різання/шліфування оптимізовані для цирконію.
  3. Допоміжні системи: кріплення з регулюванням температури або термостатичні платформи, гасіння вібрацій та динамічно збалансовані шпинделі, охолодження надвисоким тиском з фільтрацією частинок, онлайн-вимірювання та автоматизовані системи завантаження/розвантаження для підвищення стабільності та послідовності обробки.

Основні методи обробки для ЧПУ-обробки цирконієвої кераміки:

  1. Точне чорнове та чистове точіння/фрезерування: встановлення базових даних та видалення більшої частини припуску на матеріал для підготовки до тонкого шліфування та хонінгування.
  2. Алмазне шліфування та хонінгування: досягнення суворих допусків і низької шорсткості внутрішнього отвору за допомогою багаторазового шліфування та хонінгування, що забезпечує стабільність посадки.
  3. Ультраточне полірування та CMP: нанесення дзеркального покриття на критичні поверхні з’єднання та ущільнювальні поверхні для зменшення тертя та запобігання застряганню частинок.
  4. Обробка з використанням ультразвукових вібрацій: Використання ультразвукових вібрацій у тонкостінних або складних елементах для зменшення зусиль різання та запобігання поширенню тріщин.
  5. Обробка методом електророзрядної обробки та мікрообробки: Виконайте локальне обрізання та компенсацію на складних внутрішніх порожнинах та тонких геометріях.

Охолодження, видалення стружки та конструкція кріплень:

  1. Стратегії охолодження: використовуйте контрольоване охолодження та високофільтровані мастильні матеріали, а при необхідності поєднуйте їх з циркуляцією охолоджуючої рідини та кріпленнями з контролем температури, щоб уникнути термічної деформації та відхилення розмірів.
  2. Видалення стружки та очищення: Оптимізуйте траєкторії інструменту та канали для стружки, використовуйте ультразвукове/високонапірне очищення, вакуумне видалення стружки та продування повітрям, щоб запобігти вбудовуванню частинок в оброблені поверхні.
  3. Рішення для кріплення: Спеціальні оправки, концентричні кріплення, багатоточкове кріплення та еластичні затискачі для зменшення напруги затиску та забезпечення стабільності обробки тонкостінних деталей.

Технологічні характеристики та типові застосування:

  1. Матеріали: цирконій (включаючи модифіковані системи, такі як Y-TZP) та композитні або покриті керамічні матеріали на основі цирконію.

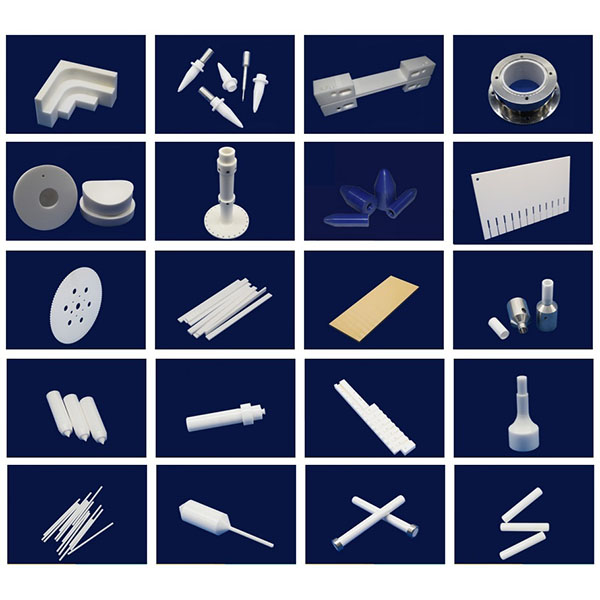

  2. Типові вироби: керамічні втулки, ущільнювальні кільця, зносостійкі вкладиші, компоненти для кріплення датчиків, високотемпературні конструктивні деталі, медичні або оптичні компоненти тощо.

Рекомендації щодо конструкції та примітки щодо виготовлення:

  1. Товщина стінок і співвідношення довжини до діаметра: уникайте надмірно тонких стінок або надто великого співвідношення довжини до діаметра; для поліпшення технологічності зберігайте зони затиску або додавайте ребра жорсткості в конструкції, якщо це необхідно.
  2. Фаски та заокруглення: Спроектуйте відповідні фаски або заокруглення на входах отворів, краях збірки та сполучних поверхнях, щоб зменшити концентрацію напруги та полегшити збірку.
  3. Припуск на обробку: чітко вкажіть припуски на чорнову та чистову обробку на кресленнях; залиште матеріал на критичних сполучних поверхнях для остаточного шліфування/полірування.
