CNC-фрезерування

CNC-прорізування для прецизійної обробки та продуктивності

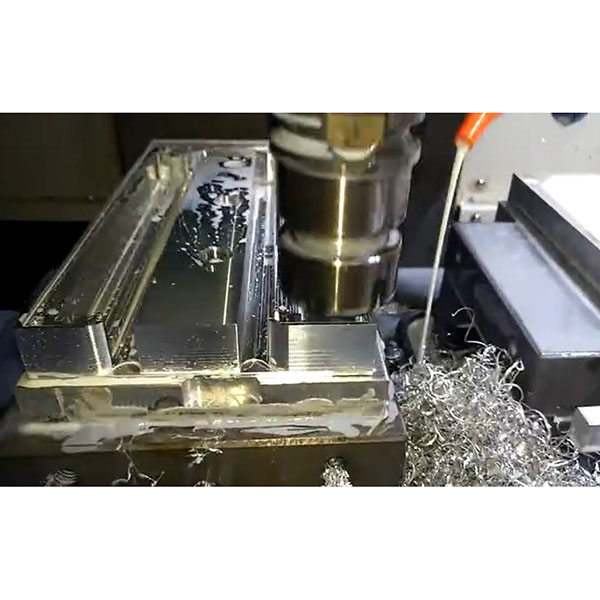

Фрезерування з ЧПУ — це процес точної обробки, в якому переважає осьове зворотно-поступальне різання, спеціально призначене для виготовлення глибоких вузьких пазів, шпоночних пазів, внутрішніх виїмок та інших спеціалізованих внутрішніх елементів.

Опис
Ми використовуємо технологічний процес, що поєднує CNC-фрезерні головки з обробними центрами, щоб забезпечити високу повторюваність і точність як для серійного, так і для одиничного виробництва, що відповідає широкому спектру потреб промисловості, включаючи форми, автомобільні деталі, гідравлічні компоненти, вали та деталі трансмісії.

Принцип процесу та характеристики прорізування з ЧПУ:

  1. Заготовка подається в осьовому напрямку зворотно-поступальним рухом за допомогою спеціального фрезера або фрезерної головки; після кожного зрізу інструмент відсувається, щоб очистити стружку, і профіль паза формується пошарово.
  2. Фрези зазвичай є однозубними або багатозубними шліфувальними інструментами; зусилля різання зосереджені, а стружка стабільно руйнується, що робить цей метод добре придатним для елементів з високим співвідношенням глибини до ширини або вузьких порожнин.
  3. Можливе як формування пазів (однопрохідне формування повного профілю паза), так і шарове прорізання пазів (поступове різання по глибині в поєднанні з поперечним фрезеруванням).

Переваги прорізування пазів з ЧПУ:

  1. Більш стабільний і менш схильний до вібрацій, ніж звичайне фрезерування при обробці глибоких вузьких пазів і елементів з високим співвідношенням глибини до ширини.
  2. Хороший контроль над шириною, глибиною, рівністю дна та перпендикулярністю паза.
  3. Можливість обробки матеріалів високої твердості та деталей, що пройшли термічну обробку, з високою адаптивністю.
  4. Контрольований знос інструменту та висока повторюваність обробки, підходить для дрібно- та середньосерійного та масового виробництва.

Матеріали та розміри, придатні для обробки пазів на ЧПУ:

  1. Підтримувані матеріали: сталь (включаючи загартовану/загартовану сталь), чавун, нержавіюча сталь, алюмінієві сплави, латунь, мідні сплави, титанові сплави та інші поширені метали. Деякі сучасні керамічні або композитні матеріали можуть бути оцінені окремо.
  2. Типовий діапазон ширини пазів: від 0,5 мм до 30 мм (може бути розширений залежно від інструменту та обладнання).
  3. Типовий діапазон глибини пазів: від 0,5 мм до 200 мм (для глибокого прорізання пазів потрібні спеціальні пристосування).
  4. Можуть бути надані індивідуальні рішення щодо інструментів та кріплень для задоволення вимог клієнтів щодо більших або менших розмірів.

Типові сценарії застосування прорізування на верстатах з ЧПК:

  1. Обробка трансмісійних валів і шпоночних пазів (шпоночні пази, напівкруглі шпоночні гнізда).
  2. Точне формування порожнин прес-форм, напрямних рейок і пазів для фіксації.
  3. Обробка внутрішніх порожнин і вузьких проходів у пневматичних і гідравлічних компонентах.
  4. Спеціальна обробка пазів для компонентів авіаційної, автомобільної та прецизійної техніки.
