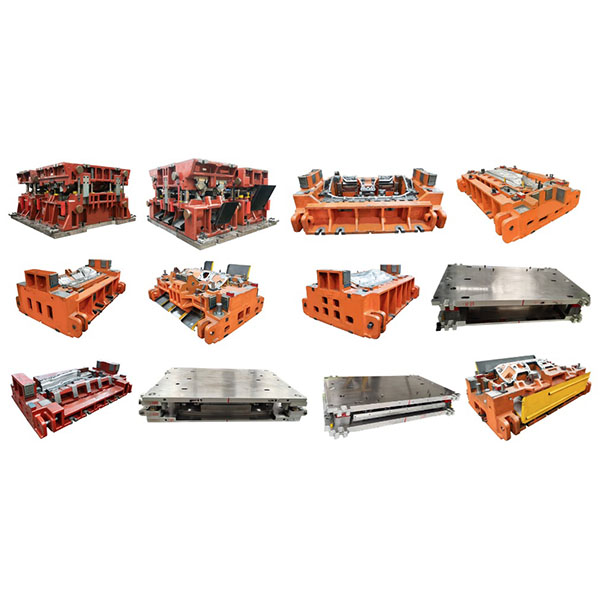

штамп для холодного тиснення

штамп для холодного штампування корпусів ваг і фланцевих кілець

Штампи для холодного штампування, завдяки точній геометрії штампа та відповідним процесам, можуть масово виробляти затискачі, кронштейни, корпуси, фланці та інші металеві деталі з високою швидкістю та високою повторюваністю, і широко використовуються в автомобільній, електронній, електротехнічній, побутовій техніці, металообробній та споживчій промисловості.

Опис

Штамп для холодного штампування — це спеціалізований інструмент, що використовується для висікання, згинання, формування та складання листового металу при кімнатній температурі.

Основні характеристики холодних штампів:

  1. Висока ефективність для масового виробництва: сумісність з високошвидкісними пресами та безперервними виробничими лініями для досягнення стабільної високої продуктивності та задоволення потреб середнього та великого обсягу виробництва.
  2. Хороша стабільність розмірів: точна конструкція штампа та суворі допуски на обробку забезпечують стабільність розмірів деталей та геометричної форми, що полегшує подальше складання.
  3. Інтеграція декількох операцій: Може інтегрувати вирубку, згинання, розтягування, зняття фасок, формування, пробивання та інші операції в одному штампі або прогресивному штампі, зменшуючи ручну роботу та вторинну обробку.
  4. Контрольована вартість: низька собівартість одиниці продукції та високий коефіцієнт використання матеріалу роблять її придатною для масового виробництва; амортизація протягом терміну експлуатації штампа знижує загальну вартість виробництва.
  5. Сумісність структури та матеріалу: підходить для різних металів, що піддаються холодному формуванню (таких як холоднокатана сталь, нержавіюча сталь, мідь, алюмінієві сплави тощо) з параметрами штампа та процесу, оптимізованими для різних матеріалів.

Деталі та сценарії застосування для штампів холодного штампування:

  1. Автомобільна промисловість: пружинні затискачі, кріплення, кронштейни, фіксатори, захисні деталі та інші конструктивні та функціональні компоненти.
  2. Електроніка та електроприлади: тримачі батарей, контактні смуги, екрануючі кришки, роз’єми, невеликі корпуси та рами.
  3. Побутова техніка та товари широкого вжитку: кронштейни для панелей, компоненти дверних петель, оздоблювальні планки та кріплення.
  4. Металовироби та промислові деталі: фланці, прокладки, з’єднувальні пластини, пружинні пластини та інші деталі з тонкого листа, що вимагають високої стабільності.
  5. Підходить для випадків, що вимагають високої повторюваності, взаємозамінності або постачання великих обсягів.

Поширені типи штампів та особливості конструкції:

  1. Матриця для одноразової операції (однопозиційна матриця): проста конструкція, підходить для масового висікання деталей, що вимагають одноразової операції, або перевірки виробництва невеликих партій.
  2. Прогресивна штампа: виконує кілька операцій на одній лінії подачі, висока ефективність, підходить для складних деталей, що випускаються великими партіями.
  3. Комбінована матриця: виконує кілька операцій одночасно на одній станції, скорочуючи час циклу, але вимагає високої жорсткості преса.
  4. Безперервні штампи та штампи для витягування: використовуються для складного формування та глибокого витягування деталей, вимагають належного контролю потоку матеріалу та конструкції змащення.

Ключові моменти в проектуванні та виготовленні штампів:

  1. Матеріали та термічна обробка: Вибирайте високоміцні сталі для штампів і застосовуйте відповідну термічну обробку для досягнення зносостійкості та в’язкості руйнування.
  2. Допуски та посадки: суворо контролюйте напрямні стійки, втулки, зазори для висікання та радіуси ріжучої кромки, щоб забезпечити якість різання та термін служби інструменту.
  3. Враховуйте плинність матеріалу та пружність: використовуйте правильне розташування заготовок, коефіцієнти витягування та конструкцію фасок, щоб зменшити утворення зморшок, тріщин та ефекти пружності.
  4. Рішення для змащення та обробки відходів: спроектуйте відповідні канали змащення та отвори для виштовхування/відходів, щоб зменшити ризик прилипання, подряпин та заклинювання матеріалу.
  5. Безпека та доступність для технічного обслуговування: Залиште місце для огляду та технічного обслуговування та спроектуйте швидкозмінні деталі, щоб полегшити щоденне технічне обслуговування та продовжити термін служби штампа.
