індивідуальні форми для лиття під тиском автомобільних пластикових деталей

Спеціальні форми для лиття під тиском підходять для панелей приладів, панелей обшивки дверей, центральних консолей, решіток бамперів, лопатей вентиляторів охолодження, затискачів джгутів проводів, кронштейнів та різноманітних інженерних пластикових деталей. Ми зосереджуємося на стабільності розмірів, надійності, якості поверхні та стабільності виробництва, забезпечуючи повну здатність до постачання від перевірки зразків до великосерійного виробництва.

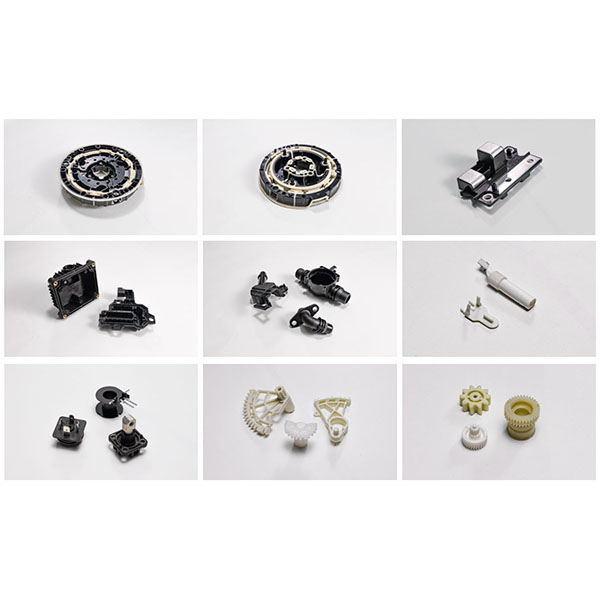

Типи деталей, до яких застосовується:

1. Деталі зовнішнього вигляду: оздоблення панелі приладів, дверні панелі, центральні підлокітники, декоративні кришки та решітки.
2. Конструктивні деталі: кронштейни, кріплення, рами та монтажні основи.
3. Функціональні деталі: лопаті вентилятора, направляючі потоку, вентиляційні канали та впускні вузли.
4. З’єднувачі та затискачі: затискачі джгутів проводів, кріплення, направляючі стійки та клепані компоненти.
5. Прецизійні деталі: кріплення датчиків, направляючі втулки, шестерні та повзунки.

Поширені матеріали та характеристики:

1. PP, PP, GF: легкі, хімічно стійкі, недорогі, підходять для зовнішніх і структурних деталей.
2. ABS, PC, PC+ABS: легкі в обробці, висока ударостійкість, зазвичай використовуються для внутрішніх і зовнішніх деталей.
3. PA (нейлон): зносостійкий, термостійкий, висока міцність, підходить для несучих і рухомих деталей.
4. POM, PBT: низьке тертя, стабільність розмірів, зазвичай використовуються для прецизійних функціональних деталей.
5. TPE, TPU: використовуються для процесів лиття під тиском для м’яких покриттів або ущільнювальних деталей.
6. Модифікація матеріалу: наповнення склом, вогнестійкість, стійкість до УФ-випромінювання, антибактеріальність тощо, формулюється відповідно до вимог замовника.

Ключові моменти проектування прес-форми:

1. Порожнини та лінії розділення: розумно спроектуйте лінії розділення та структуру порожнин, щоб збалансувати невидимий зовнішній вигляд та легке виймання з форми, забезпечуючи точність розмірів сполучних поверхонь збірки.
2. Система охолодження: використовуйте збалансоване багатоконтурне охолодження та оптимізуйте охолодження для ділянок з варіацією товщини, щоб зменшити викривлення та скоротити цикли.
3. Системи ливників і гарячих каналів: вибирайте типи ливників і системи гарячих каналів на основі геометрії деталей і обсягу виробництва, щоб зменшити відходи ливників і вторинні операції.
4. Ребра та структурне розташування: розробіть ребра, фаски та потовщені ділянки, щоб підвищити міцність, уникаючи концентрації напруги.
5. Вставки та допуски для складання: Залиште отвори для вставки, положення виступів та компенсацію допусків у конструкції форми, щоб полегшити інтеграцію у форму або складання після виготовлення.
6. Текстура поверхні та адаптація покриття: забезпечте полірування, текстурування, положення шовкографії, гальванічне покриття та фарбування, передбачивши відповідні припуски на обробку.

Процес механічної обробки та лиття під тиском:

1. Перегляд конструкції: Проведіть оцінку технологічності (DFM) на основі креслень деталей, матеріалів, механічних вимог та цільових показників вартості.
2. Аналіз потоку форми: Використовуйте Moldflow та інші інструменти моделювання для оптимізації стратегій вливання, охолодження та упаковки, зменшуючи кількість випробувань форми.
3. Точна обробка: обробка на верстатах з ЧПУ, електроіскрова обробка, дротова електроіскрова обробка, обробка поверхні та обробка вставок для забезпечення відповідності форми та довговічності.
4. Випробування прес-форми та валідація процесу: валідація заповнення, викривлення, розмірів та поверхні під час випробувального лиття, регулювання параметрів процесу та створення звітів про перші вироби.
5. Масове виробництво: встановлення стабільних параметрів процесу, онлайн-контроль та реєстрація даних SPC для забезпечення стабільності між партіями.
