Рішення для багатокамерних ливарних форм для масового виробництва

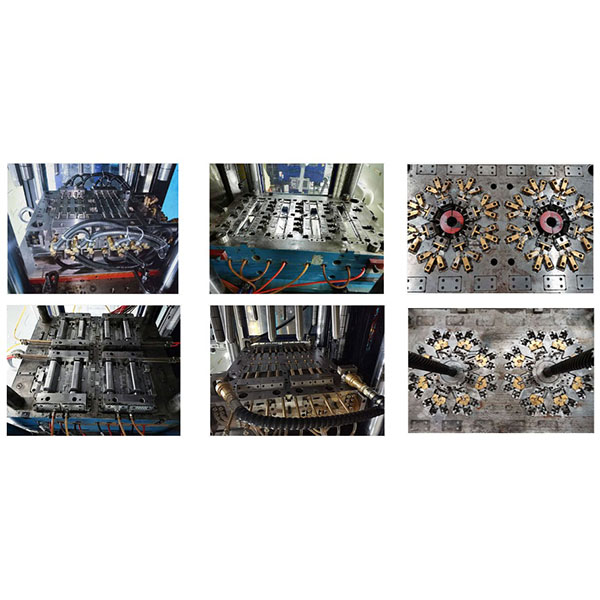

Багатопорожнинна ливарна форма — це тип форми, в якій кілька порожнин розташовані в одній формі, що дозволяє одночасно виготовляти кілька готових деталей за один цикл затискання та лиття.

Типові сценарії застосування:

1. Корпуси побутової електроніки, невеликі з’єднувачі та кріплення, які вимагають постачання у великих обсягах.
2. Дрібні деталі, затискачі та вставки для салону автомобілів, що виробляються партіями.
3. Побутові та щоденні пластикові аксесуари (такі як вішалки, пряжки та декоративні деталі).
4. Одноразові деталі медичних приладів або невеликі аксесуари, що підлягають стерилізації (залежно від матеріалу та вимог сертифікації).
5. Невеликі деталі упаковки та споживчих товарів з коротким циклом виробництва.

Основні форми:

1. Кілька однакових порожнин: кожна порожнина має однакову форму та розмір, що підходить для масового виробництва одного типу деталей.
2. Сімейна форма: різні порожнини в одній формі виробляють кілька різних деталей, що підходить для виробництва наборів або сумісних компонентів.
3. Багатошарова форма: більша кількість порожнин досягається шляхом укладання верхніх і нижніх або декількох шарів порожнин, що економить площу та збільшує продуктивність.
4. Форма з декількома порожнинами та гарячим каналом: використовує систему гарячого каналу для рівномірної подачі матеріалу, зменшуючи відходи та покращуючи баланс наповнення.

Конструктивні особливості та технічні міркування:

1. Баланс каналу та затвора: розробіть розумну схему холодного або гарячого каналу та використовуйте клапанні затвори або збалансований розподіл, коли це необхідно, щоб забезпечити рівномірне заповнення порожнин.
2. Збалансовані контури охолодження: забезпечте рівноцінні шляхи охолодження для кожної порожнини, щоб уникнути викривлення або зміни розмірів, спричинених різницею температур.
3. Контроль рівномірності порожнин: використовуйте точну обробку та суворий контроль допусків, щоб забезпечити рівномірність розмірів та якість поверхні порожнин.
4. Жорсткість і структура форми: основа форми, сердечники та компонування порожнин повинні забезпечувати рівномірний розподіл сили під час затискання, щоб запобігти деформації та утворенню облоя.
5. Підбір інжекційної машини: переконайтеся, що об’єм впорскування, сила затиску та продуктивність машини відповідають вимогам до впорскування та утримання для одночасної кількості порожнин.
6. Конструкція вентиляції та виштовхування: правильно розташуйте вентиляційні канавки, виштовхувальні штифти та механізми виштовхування, щоб забезпечити повне видалення деталей без пошкодження зовнішнього вигляду.
7. Технічне обслуговування та експлуатаційна придатність: конструкція для замінюваних сердечників, доступ для обслуговування гарячих каналів та конструкції, що легко чистяться, для зменшення довгострокових витрат на технічне обслуговування.

Переваги багатопорожнинних ливарних форм:

1. Значне збільшення виробничої потужності та зниження собівартості одиниці продукції (особливо для дрібних деталей з коротким циклом виробництва).
2. Покращення можливості безперервного постачання для виробничих ліній, зменшення частоти заміни форм та часу простою.
3. Досягнення більш стабільної якості продукції за стабільних умов процесу.

Обмеження та ризики багатопорожнинних ливарних форм:

1. Висока вартість виготовлення прес-форм, складна конструкція та тривалі цикли розробки і випробувального лиття.
2. Підвищена складність у підтримці стабільності порожнин, що вимагає більш суворого контролю процесу та підтримки з боку аналізу потоку форми.
3. Вищі вимоги до потужності ливарної машини, а одна несправність може вплинути на велику кількість деталей.
