штамповані деталі електронного обладнання

штамповані деталі електронного обладнання для точного використання

Штамповані деталі електронного обладнання — це функціональні та конструктивні компоненти, що виготовляються шляхом виконання операцій вирубки, пробивання, згинання, формування, штампування/переформування та інших операцій на листовому металі або стрічковому матеріалі за допомогою пресів та спеціальних штампів.

Опис
Штампування підходить для виробництва середніх і великих обсягів, забезпечуючи ефективне, стабільне і недороге виробництво, а також гарантуючи точність розмірів, відповідність збірки і якість поверхні. До типових виробів належать корпуси, захисні кришки, заземлювальні пластини, клеми, радіатори, кріпильні кронштейни, рейки та різні з’єднувальні і кріпильні компоненти.

Матеріали та варіанти процесів для штампованих деталей електронного обладнання:

  1. Поширені матеріали: холоднокатана сталь, оцинкована сталь, нержавіюча сталь (наприклад, 304, 301), мідь та мідні сплави, латунь, алюміній та алюмінієві сплави (наприклад, 5052), а також оцинковані або нікельовані стрічкові матеріали. Матеріали можна вибирати відповідно до вимог до електропровідності, теплопровідності, корозійної стійкості та зварюваності.
  2. Типи процесів: вирубка, пробивання, згинання, формування, обрізка, витягування, комбіновані операції штампування та згинання, прогресивне/комбіноване штампування, а також формування та згинання після штампування.
  3. Обробка поверхні: гальванічне покриття (олово, нікель, мідь), фарбування, фосфатування, окислення, відпал/вирівнювання, пасивація, плівкові покриття або інші антикорозійні та провідні/антиокислювальні обробки для запобігання корозії, забезпечення провідного контакту та зварювальних вимог.

Основні характеристики та особливості штампованих деталей електронного обладнання:

  1. Точність і стабільність: штампи та контроль технологічного процесу забезпечують повторюваність розмірів деталей і геометричну точність для задоволення суворих вимог до складання та функціональної сумісності.
  2. Електричні характеристики та надійність контакту: для контактних та клемних деталей вибір матеріалу та обробка поверхні забезпечують низький опір контакту та довгострокову стабільність.
  3. Тепловий менеджмент та тепловідвід: матеріал та конструкція оптимізують радіатори та теплові шляхи для підвищення ефективності тепловідводу.
  4. Зварюваність та збиральність: конструкції пристосовані для зварювання, паяння, клепання або гвинтового з’єднання, що полегшує подальші процеси складання.
  5. Висока ефективність та низька вартість: підходить для високошвидкісного безперервного штампування; інвестиції в штампи можуть значно знизити собівартість одиниці продукції при масовому виробництві.
  6. Можливість налаштування: можна надати індивідуальні рішення щодо розмірів, допусків, обробки поверхні матеріалу, конструкцій еластичних контактів та заходів щодо посилення вібрації.

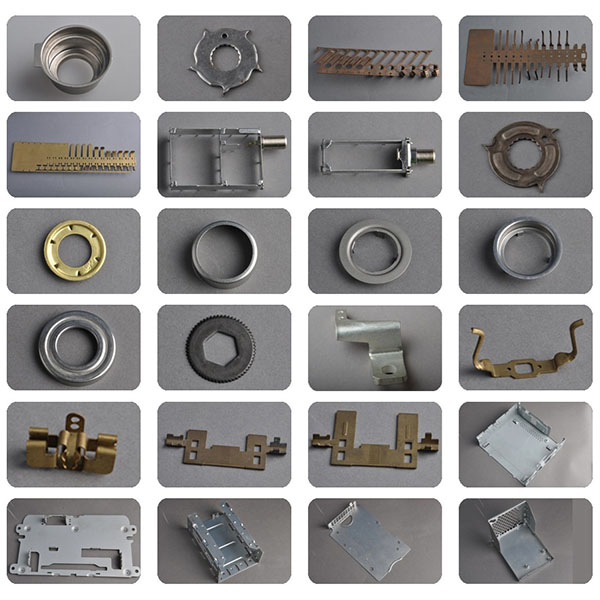

Типові приклади продукції:

  1. Екрануючі та заземлюючі деталі: електронні екрануючі кришки, екрануючі пластини EMI/RFI, заземлюючі пружинні контакти.
  2. З’єднувальні та контактні деталі: клеми, виводи для підключення, корпуси штифтів, контактні пружини.
  3. Конструктивні та корпусні деталі: панелі шасі, задні кришки, опорні рами, кріпильні затискачі.
  4. Тепловідвідні та теплові конструкції: невеликі радіатори, кронштейни радіаторів та теплові пластини.
  5. Деталі для монтажу та кріплення: рейки, затискачі, відступники та клепані компоненти.
