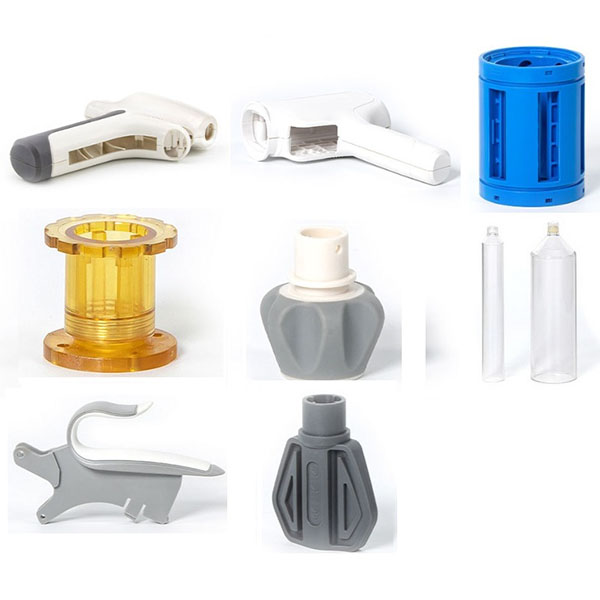

термопластичні деталі, виготовлені методом лиття під тиском, для медичних пристроїв

Термопластичні деталі, виготовлені методом лиття під тиском для медичних пристроїв, є прецизійними компонентами, сформованими шляхом лиття під тиском термопластичних інженерних пластиків, і вони широко використовуються в корпусах медичних пристроїв, конструкційних деталях, направляючих деталях, застібках, з’єднувальних елементах, одноразових витратних матеріалах та багаторазових медичних вузлах.

Типові сфери застосування:

1. Корпуси та панелі медичних пристроїв: такі як корпуси та конструктивні деталі для моніторів, аналізаторів та портативних пристроїв.
2. З’єднувачі для рідин та корпуси клапанів: інтерфейсні деталі та сідла клапанів, що використовуються для інфузії, подачі ліків та з’єднання трубок.
3. Одноразові або багаторазові витратні матеріали: такі як аксесуари для пробовідбірників, штативи для реагентів та пристрої для фіксації катетерів (залежно від вимог до матеріалу).
4. Внутрішні кронштейни та позиціонуючі деталі: пластикові слоти та опорні конструкції, що використовуються для розміщення друкованих плат, датчиків або оптичних компонентів.
5. Некритичні несучі деталі хірургічних інструментів: такі як ручки, втулки, кнопки та механізми управління (вибір матеріалу повинен відповідати вимогам стерильності та хімічної стійкості).

Поширені матеріали та характеристики термопластичних деталей, виготовлених методом лиття під тиском:

1. Поліпропілен (PP) медичного класу: хороша хімічна стабільність, хімічна стійкість, можливість термозварювання або зварювання.
2. Полікарбонат медичного класу (PC): ударостійкий і високопрозорий, підходить для прозорих вікон і структурних деталей.
3. Поліамід медичного класу (PA, нейлон): зносостійкий та стійкий до втоми, підходить для несучих або ковзних деталей (зверніть увагу на вплив поглинання вологи на розміри).
4. Медичні поліімід-модифіковані матеріали та POM (поліоксиметилен): використовуються для деталей, що вимагають високої жорсткості та низького тертя.
5. Медичний PPSU, PEEK та інші високоякісні інженерні пластмаси: використовуються для багаторазових пристроїв, що піддаються стерилізації при високих температурах або працюють у суворих умовах.
6. При виборі матеріалів комплексно враховуйте біосумісність, методи стерилізації (автоклав, етиленоксид, гамма-опромінення тощо), хімічну стійкість та механічні властивості.

Конструктивні особливості та технічні міркування:

1. Допуски на розміри та поверхні з’єднання: визначте критичні розміри та допуски на посадку, а також вкажіть класи посадки та шорсткість поверхні, де це необхідно.
2. Конструкція тонких стінок і потоку: розподіліть товщину стінок розумно, щоб уникнути надмірно тонких або товстих ділянок, які можуть спричинити викривлення, недоливання або горіння.
3. Розподіл напружень та розташування ребер: використовуйте ребра, фаски та заокруглення для зменшення концентрації напружень та підвищення жорсткості.
4. Конструкція для виймання з форми та виштовхування: враховуйте кути нахилу, розташування виштовхувальних штифтів та послідовність виштовхування, щоб захистити прецизійні елементи та поверхні.
5. Місця для подальшої обробки та вторинного складання: зарезервуйте місця для додавання штифтів, термозаклепування або ультразвукового зварювання, щоб полегшити подальше складання.
6. Придатність до очищення та адаптація до процесу стерилізації: для деталей, що підлягають стерилізації, враховуйте стійкість матеріалу до високих температур/опромінення та проектуйте геометрію, яка легко очищається.
7. Компенсація усадки та викривлення матеріалу: встановіть компенсацію розмірів форми відповідно до класу матеріалу та перевірте її за допомогою аналізу потоку форми.

Процес лиття під тиском і виробничий потік:

1. Отримання та сушіння матеріалу: суворо сушіть гігроскопічні матеріали (такі як PA) та реєструйте партії, щоб забезпечити стабільність розмірів.
2. Підготовка форми та пробне лиття: виконайте пробне лиття, відрегулюйте параметри впускного отвору, утримання та охолодження, а також оптимізуйте вихід та стабільність розмірів.
3. Лиття під тиском: контролюйте швидкість впорскування, тиск утримання, температуру форми та час охолодження відповідно до технічних характеристик процесу.
4. Пост-обробка та вторинна обробка: обрізка, ультразвукове/теплове зварювання, клепання, складання або покриття поверхні (якщо дозволено).
5. Очищення та стерилізація (якщо застосовується): виконуйте очищення, сушіння та стерилізацію перед упаковкою відповідно до вимог замовника.
6. Інспекція та випуск готової продукції: проведення інспекції зовнішнього вигляду, функціональності, герметичності та розмірів, а також створення протоколів інспекції та інформації про простежуваність партії.
